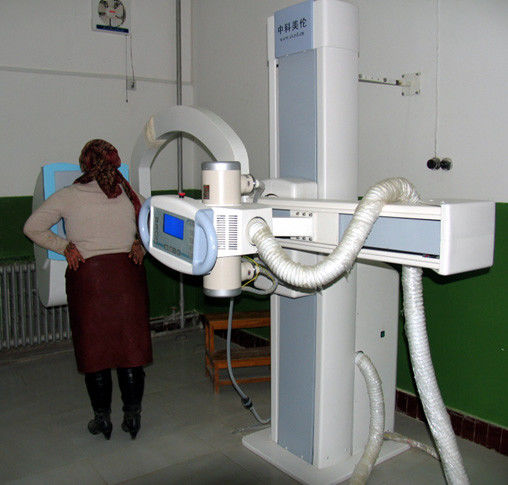

Sistema móvil de la radiografía de la radiografía dr Digital con el detector de la pantalla plana de Digitaces
Categoría |
Artículo |
Contenido |
|
Alto máquina de radiografía de la frecuencia |
De potencia de salida |
25KW |
|
Frecuencia principal del inversor |
40KHZ |
||
Tubo de radiografía |
tubo de radiografía del Dual-foco |
Pequeño foco: 0,6 focos grandes: 1,3 |
|
velocidad rotatoria del ánodo |
3000rpm |
||
Corriente del tubo |
200mA |
||
Voltaje de tubo |
40-125KV |
||
mAS |
0.4~360mAs |
||
Sistema de la imagen de Digitaces |
Detector de Digitaces |
Campo visual |
Pulgada 17*17 |
Pixel |
4K*4K |
||
Última resolución espacial |
4.6LP/m m |
||
Tamaño del pixel |
108um |
||
Grayscale de la salida |
14bit |
||
Tiempo de la proyección de imagen |
7S |
||
Puesto de trabajo de la imagen |
Módulo de la adquisición |
Módulo interior del aumento |
|
Módulo del tratamiento de la imagen |
equilibrio del tejido, ajuste de W/L, Corrección gamma, distrito del interés, inverso, reducción del nivel de ruidos, lisa, afile, pseudo color, extracción del borde, sombree la remuneración, filtro nuclear, escoja la ventana, dual-ventana, cuatro ventanas, movimiento, carácter de la etiqueta, etiqueta de dibujo, longitud medida, medida del ángulo, longitud rectangular, área rectangular, longitud elíptica, área elíptica |
||
Gestión de la información de la imagen |
Transmisión de la imagen de Dicom, impresión de la película, memoria masiva (disco duro, disco compacto) |
||
Estructura y funcionamiento mecánicos |
U-brazo |
Gama de movimiento vertical |
450mm-1700m m (control motorizado) |
gama de movimiento de la Foco-pantalla |
1000mm-1800m m (control motorizado) |
||
Gama de la rotación |
-40°~+130° (control motorizado) |
||
Tabla de la fotografía |
Tamaño de la tabla |
2000mm*650m m |
|
Altura de la tabla |
≤720mm |
||
Movimiento transversal |
200m m (±100mm, electromagneticlock) |
||
Movimiento longitudinal |
100m m (±50mm, cerradura electromágnetica) |
||
Fuente de alimentación |
380V 50HZ |
Características
1. Con las pantallas acolumnadas del yoduro del cesio, el detector digital original alemán de la lente y del CCD de SLR, la imagen está de más arriba
definición.
2. el poder más elevado nacional principal combinó el inversor de alto voltaje de alta frecuencia de la fuente y el de alta frecuencia de la radiografía
fuente de alimentación, que puede reducir pérdida de energía del generador exterior y del cable del alto voltaje. Hace la radiografía de la buena calidad,
aspecto y conveniencia hermosos.
3. Con el interfaz gráfico humano de la operación, la pantalla táctil verdadera del LCD color, y el sistema de control inteligente digital,
la operación es más conveniente.
4. diversos parámetros fotográficos de Appling según las características humanas, tales como multi-sitio, multi-posición, forma del multi-cuerpo, adulto y niños etc., los parámetros se pueden modificar y almacenar a voluntad, que hace
la operación más conveniente.
5. Con las características de protección y las extremidades automáticas múltiples de la falta, asegura la seguridad durante proceso de la operación.
6. adoptando la tecnología médica profesional internacional Contextvision del tratamiento de la imagen, la máquina tiene perfecto
función del tratamiento de la imagen del dr.
7. adoptando el estándar internacional Dicom3.0, es conveniente conectar el sistema de los PACS, transmitirlo e imprimir.
8. el detector del dr está conectado con Gigabit Ethernet, así que es seguro y rápido hacer la adquisición de la imagen.
9. La unidad central eléctrica uno mismo-diseñada y manufacturada del U-brazo puede moverse hacia arriba y hacia abajo, y gira en una amplia gama,
cuál puede satisfacer los requisitos de la fotografía del multi-sitio, tales como la posición de la colocación y de la mentira.
10. la adopción de italiano original adaptó el motor, las características es más estable.
11 adopte la tecnología conducida automática del control numérico en el movimiento mecánico, con alta exactitud y confiable.
12. Tres métodos de control de movimientos mecánicos: control cercano de la tabla, control de la mano y control del compartimiento,
hace la operación flexible y conveniente.
Configuración
1. sistema nuevamente diseñado de la unidad central una del U-brazo
2. el poder más elevado combinó el sistema de alto voltaje de alta frecuencia de la fuente una de la radiografía
3. alto sistema eléctrico del gabinete uno de la fuente de alimentación del inversor
4. sistema multifuncional de la pantalla una de la operación
5. 17inch×17inch sistema digital del detector uno
6. sistema especializado médico de la exhibición una de 19inch LCD
7. sistema del puesto de trabajo uno de la proyección de imagen
8. sistema de mano del control uno
9. rejillas importadas 18inch×18inch un sistema
No. 1 breve introducción:
Característica y ventajas del sistema médico de la radiografía
1. Con el ultrahin y el detector de alta resolución de la pantalla plana, la imagen instaneous se puede coger fácilmente.
2. el brazo avanzado y flexible del UC puede girar en ángulo completo y moverse suavemente.
3. abastecimiento de la solución completa a la sola estación de trabajo y al sistema completo de los PACS.
